リチウムイオン電池・樹脂組立機

リチウムイオン電池関連の製造装置は、手動ユニットから自動機まで製作の実績があります。製品仕様や製造工程に合わせた幅広い装置提案が可能です。
電池関係の包材成形、シール機を取り揃えております。

リチウムイオン電池製造設備

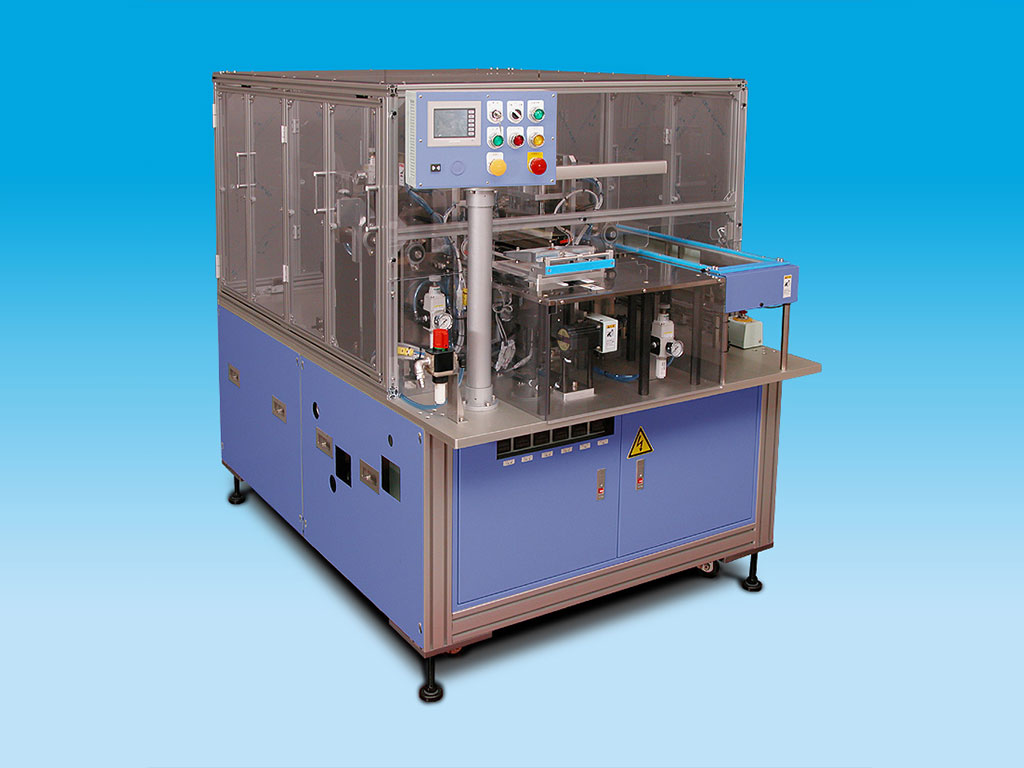

電極積層機(袋詰め機) LP-ESL

  • セラミックセパレーター用積層機です。
  • 電極供給方法は、マガジン又はロールによる供給。
  • 正極をセパレーターに包み、負極と正極を交互に積層します。
  • リチウムイオン電池以外の積層型製品にも応用可能です。

タブ溶着機 LP-WD

  • 積層体に正極タブ、負極タブを超音波溶着する装置です。
  • 超音波溶着機は国内外主要メーカー対応可能。
  • 溶接条件は装置パネルで設定可能。
  • 治具により積層体とタブの位置を決定するため、面倒な位置決めが不要。

包材成形機 LP-PA

  • 包材をロールから巻き出し定寸カットする。その後、金型内に包材を供給しポケット成型、パイロット穴加工、トリム後、マガジン内に排出する装置。

三方シール機 LP-SE

  • 電解液注入口を除く包材の3方向を熱シールする装置です。
  • シール強度向上の為に、熱シール後の冷却を行います。
  • シール温度と時間、圧力は設定変更可能です。
  • シール治具を用いることで高精度のシールが可能。
  • 膜厚管理 : 御社ご希望にお応えします。
型式 LP-ESL LP-WD LP-PA LP-SE
マシンサイクルタイム* 1セル/2分 1セル/30秒 1セル/30秒 1セル/30秒
対象ワーク、サイズ 詳細は別途ご相談
ワーク供給方式 電極
マガジン又はロール
セパレーター
ロール
手動 ロール 手動
回収方式 トレイ 手動 ストッカー コンベア払い出し
検査/測定機能 -
オプション -
1次側動力源 / エア源 3相AC200V 50/60Hz
制御方式 PLC

*製造するサイズ、枚数等により変動します。

樹脂部品組立機

樹脂部品組立機

  • 複数種類のワークからなる樹脂製品を組立する装置です。
  • 勘合によるはめ合いで組み立てとなります。
型式 樹脂部品組立機
マシンサイクルタイム 60ppm
対象ワーク、サイズ 詳細は別途ご相談
ワーク供給方式 パーツフィーダー
回収方式 -
検査/測定機能 -
オプション 画像検査
1次側動力源 / エア源 3相 AC 200~240V 50/60Hz, 0.5MPa
制御方式 PLC制御
